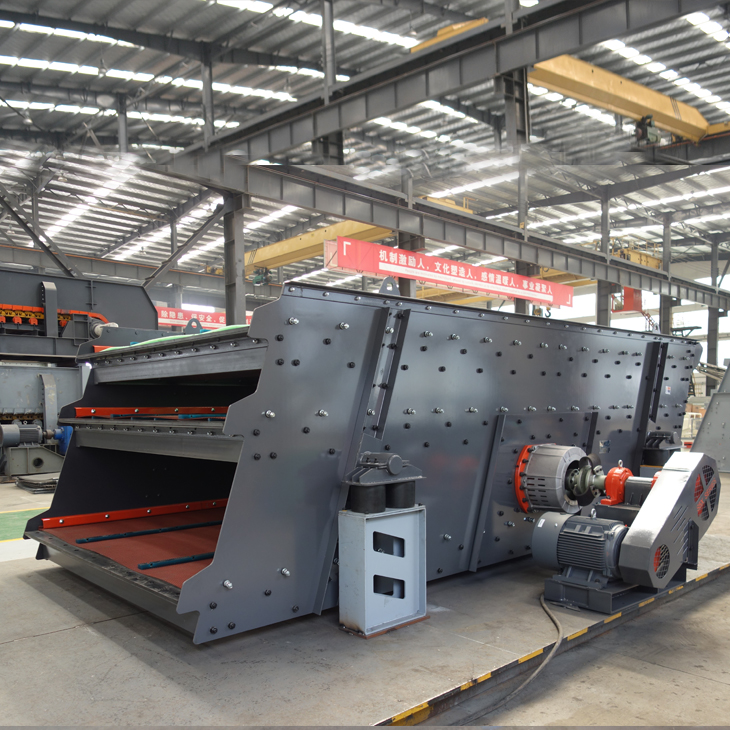

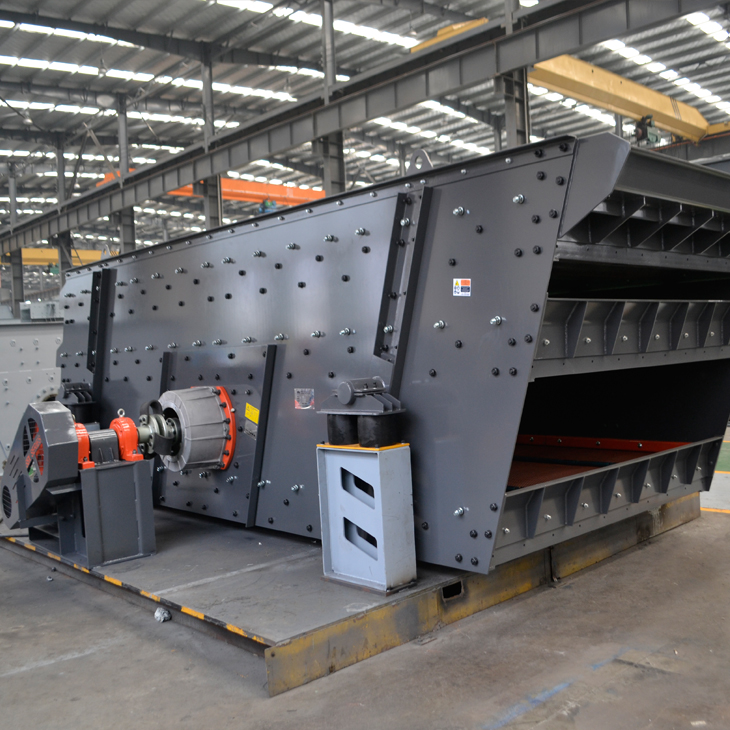

Вибрационный экран S5X

Вибрационный грохот S5X отличается высокой интенсивностью вибрации. При тех же характеристиках он имеет большую производительность и более высокую эффективность просеивания по сравнению с традиционными грохотами. Он особенно применим для операций тяжелого, среднего и тонкого грохочения и является идеальным сортировочным оборудованием для первичного дробления, вторичного дробления и готовых материалов.

Материалы: гранит, мрамор, базальт, известняк, кварц, галька, медная руда, железная руда и т. д.

Принцип работы вибрационного грохота S5X

Принцип работы вибрационного грохота S5X Вибрационный грохот S5X использует резиновые пружины в качестве эластичных опорных компонентов и супервибратор SV в качестве источника вибрации. Возбуждающая сила, возникающая при вращении эксцентрикового блока, заставляет ситовую коробку совершать возвратно-поступательные движения. Когда вибрационный грохот работает, материалы постоянно подпрыгивают и перекатываются по наклонной поверхности грохота. При многократном сравнении с отверстиями сита материалы меньше размера сита будут просеиваться, а более крупные останутся на поверхности сита. Это весь процесс проверки.

Преимущества продукта

Вибрационный грохот S5X оснащен сверхмощным возбудителем вибрации SV. Сила вибрации может достигать международного продвинутого уровня.
Вибровозбудитель и рама грохота вибрационного грохота S5X имеют модульную конструкцию. Так проще и быстрее произвести последующую замену.
Гибкое приводное устройство может защитить двигатель от сильных ударов и освободить передачу крутящего момента от осевой силы, что делает работу более стабильной.
Экран поддерживается резиновыми пружинами, которые имеют длительный срок службы и высокую коррозионную стойкость, обеспечивая плавную работу, низкий уровень шума и меньшее воздействие на фундамент.Технические характеристики

Технические характеристики

Модель	Размер деки (мм)	Деки	Угол наклона экрана (°)	Максимальное открытие верхней деки (мм)	Максимальный размер подачи (мм)	Скорость (об/мин)	Двойная амплитуда (мм)	Производительность (т/ч )	Мощность (кВт)	Габаритные размеры (мм)
S5X1545-2	1500×4500	2	18(18-25)	2-70	200	800-900	7-12	45-380	11	4796×3190×2829
S5X1545-3	1500×4500	3	18(18-25)	2-70	200	800-900	7-12	45-380	15	4796×3190×3407
S5X1845-2	1800×4500	2	18(18-25)	2-70	200	800-900	7-12	60-450	15	4797×3490×2853
S5X1845-3	1800×4500	3	18(18-25)	2-70	200	800-900	7-12	60-450	22	4797×3623×3431
S5X1860-2	1800×6000	2	18(18-25)	2-70	200	800-900	7-10	75-600	15	6223×3607×3437
S5X1860-3	1800×6000	3	18(18-25)	2-70	200	800-900	7-12	75-600	30	6223×3648×4016
S5X1860-4	1800×6000	4	18(18-25)	2-70	200	800-900	7-12	75-600	37	6223×3670×4436
S5X2160-2	2100×6000	2	18(18-25)	2-70	200	800-900	7-12	85-700	22	6223×3907×3437
S5X2160-3	2100×6000	3	18(18-25)	2-70	200	800-900	7-12	85-700	30	6223×3948×4016
S5X2160-4	2100×6000	4	18(18-25)	2-70	200	800-900	7-11	85-700	37	6223×3970×4436
S5X2460-2	2400×6000	2	18(18-25)	2-70	200	800-900	7-12	100-800	22	6223×4207×3437
S5X2460-3	2400×6000	3	18(18-25)	2-70	200	800-900	7-11	100-800	30	6223×4248×4016
S5X2460-4	2400×6000	4	18(18-25)	2-70	200	800-900	7-10	100-800	37	6223×4270×4436
S5X2760-2	2700×6000	2	18(18-25)	2-70	200	800-900	7-12	120-900	30	6223×4550×3469
S5X2760-3	2700×6000	3	18(18-25)	2-70	200	800-900	7-11	120-900	37	6223×4570×4038
S5X3072-2	3000×7200	2	20(20-25)	2-70	200	800-900	7-11	150-1200	37	7277×4820×4238
S5X3075-2T	3000×7200	2	20(20-25)	2-150	300	800-900	7-12	180-1800	22×2	7419×4909×4298
S5X3075-3T	3000×7200	3	20(20-25)	2-150	300	800-900	7-12	180-1800	30×2	7419×4930×5069
S5X3680-2T	3600×7500	2	21(20-25)	2-150	300	800-900	7-12	225-2250	30×2	7923×5540×4267
S5X3680-3T	3600×7500	3	20(20-25)	2-150	300	800-900	7-12	225-2250	37×2	7844×5601×5308
