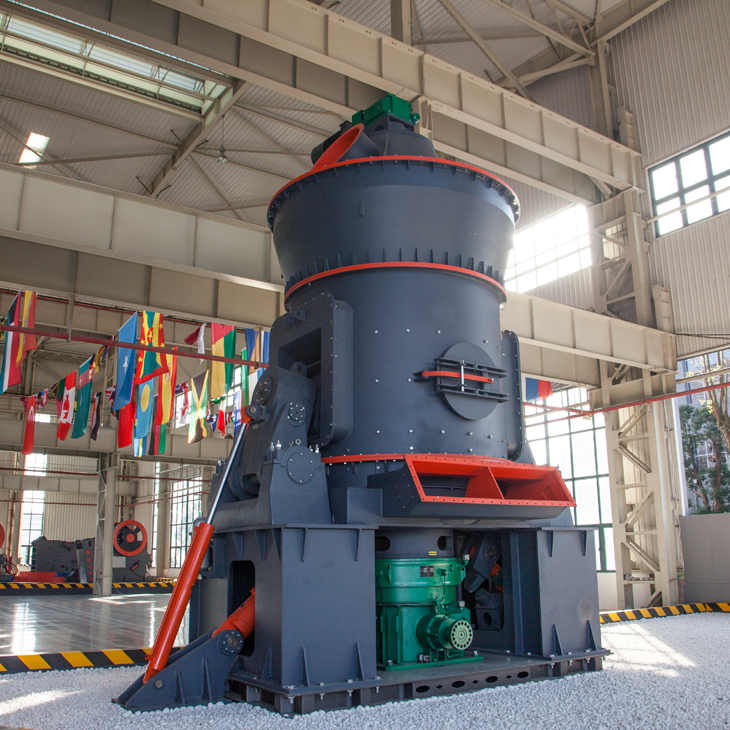

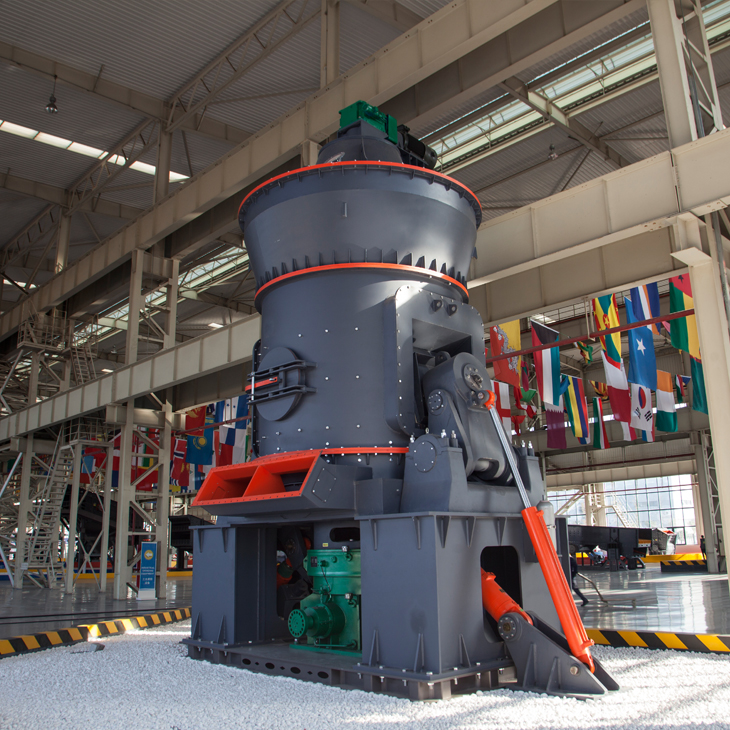

Вертикальная мельница LM

Вертикальная мельница LM, запущенная ZENITH, объединяет пять функций: дробление, измельчение, отбор порошка, сушку и транспортировку материала. Он характеризуется централизованным технологическим процессом, небольшой производственной площадью, низкими инвестициями, высокой эффективностью, энергосбережением и защитой окружающей среды. Это идеальное оборудование в шлифовальной промышленности.

Материал: известняк, кальцит, доломит, нефтяной уголь, гипс, барит, мрамор, тальк, угольный порошок и т. д.

Принцип работы вертикальной мельницы LM

После того, как сырье падает на центр шлифовальной тарелки, крупные материалы измельчаются напрямую. Поскольку грубые материалы, которые нельзя убрать, попадут на шлифовальную плиту для повторного измельчения. При прохождении верхнего сепаратора материалы в воздушном потоке будут разделены лопастями ротора на две части, то есть крупные частицы и мелкие порошки. Крупные частицы будут отправлены обратно для повторного измельчения, в то время как

квалифицированные мелкие порошки поступают в сборник порошка с потоком воздуха в виде готовых продуктов. Для различных материалов, таких как железный блок в материалах, они будут падать в нижнюю полость мельницы, а затем направляться в разгрузочное отверстие и, наконец, выгружаться из мельницы.

Преимущества продукта

Вертикальная мельница LM обеспечивает более низкое энергопотребление, более высокую производительность сушки, а также более низкий уровень истирания и более легкую проверку основных частей, что значительно снижает эксплуатационные расходы.
Материалы задерживаются в мельнице на короткое время, что позволяет сократить количество повторных помолов и позволяет легко обнаруживать и контролировать размер зерен и химический состав продукта.
Система полностью герметизирована и работает под отрицательным давлением, поэтому пыль не высыпается, а окружающая среда остается чистой.
Его рабочая площадь составляет около 50% площади шаровой мельницы. Мельницу LM также можно установить на открытом воздухе, что значительно снижает инвестиционные затраты.

Технические характеристики

Серия вертикальных минеральных мельниц

Модели и параметры		Серия вертикальных минеральных мельниц
Модели и параметры		LM130K	LM150K	LM170K	LM190K	LM220K	LM280K
Диаметр пластины(mm)		1300	1500	1700	1900	2200	2800
Емкость(t/h)		10-28	13-38	18-48	23-68	36-105	50-170
Выходная тонкость	μm	170-40	170-40	170-40	170-40	170-45	170-45
Выходная тонкость	Сетка	80-400	80-400	80-400	80-400	80-325	80-325
Максимальный размер подачи(mm)		<38	<40	<42	<45	<50	<50
Главный мотор(kW)		200	280	400	500	800	1250

Серия вертикальных угольных мельниц

Модели и параметры	LM80M	LM110M	LM130M	LM150M	LM170M	LM190M	LM220M	LM240M	LM280M
Диаметр пластины(mm)	800	1100	1300	1500	1700	1900	2200	2400	2800
Шлифовальный валик (шт.)	2	2	2	2	2	2	2	3	3
Емкость (t/h)	3~5	5~9	10~17	16~22	20~30	26~40	35~50	50~65	60~90
Крупность угольного порошка(R0.08mm)	5~20%	5~20%	5~20%	5~20%	5~20%	5~20%	5~20%	5~20%	5~20%
Максимальный размер подачи(mm)	<30	<30	<38	<40	<42	<45	<50	<50	<50
Главный мотор(kW)	55	110	185	250	315	400	500	710	900

Серия вертикальных шлаковых мельниц

Модели и параметры	LM130N	LM150N	LM170N	LM190N	LM220N	LM280N	LM370N
OD of Turnplate(mm)	1700	1900	2100	2400	2800	3500	4500
Влажность шлака	＜15%
Выходная тонкость	Удельная площадь поверхности≥420m²/kg
Влажность порошка	≤1%
Емкость(t/h)	4~6	6~8	8~10	10~12	20~26	50~60	90~110
Главный мотор(kW)	200–250	280–315	400–450	500–560	900–1000	1800–2000	3150–3300

ПРИМЕЧАНИЕ. Индекс Бонда шлака составляет ≤23 кВтч/т, а содержание железа ≤1%.

Серия вертикальных мельниц тонкого помола

Модели и параметры	LM130X-GX	LM150X-GX	LM170X-GX	LM190X-GX	LM220X-GX
Диаметр пластины(mm)	1300	1500	1700	1900	2200
Шлифовальный валик (шт.)	3	3	3	3	3
Максимальный размер подачи(mm)	10	20	20	20	20
Выходная тонкость(D97)	325~600 сетка	325~600 сетка	325~600 сетка	325~600 сетка	325~600 сетка
Емкость (t/h)	4~12	6~14	8~20	13~26	15~30
Порошковый классификатор (kW)	45	55	75	90	110
Главный мотор(kW)	220	280	400	500	560

Серия вертикальных мельниц предварительного измельчения

Модели и параметры	LM150Y	LM170Y	LM190Y	LM250Y	LM340Y
Диаметр пластины(mm)	1500	1700	1900	2500	3400
Шлифовальный валик (шт.)	2	2	2	3	3
Максимальный размер подачи (мм)	20	20	20	20	20
Емкость подачи (t)	15~25	25~40	35~50	80~120	200~250
Выходная тонкость 1 (R0.08mm)	≤15%	≤15%	≤15%	≤15%	≤15%
Выходная мощность 1(t/h)	6~10	10~16	14~20	32~48	80~100
Выходная тонкость 2(R0.2mm)	≤5%	≤5%	≤5%	≤5%	≤5%
Выходная мощность 2 (t/h)	9~15	15~24	21~30	48~72	120~150
Производительность цикла мельницы(t/h)	60~100	100~160	140-200	320-480	800-1000
Главный мотор(kW)	280	450	560	1400	2500
